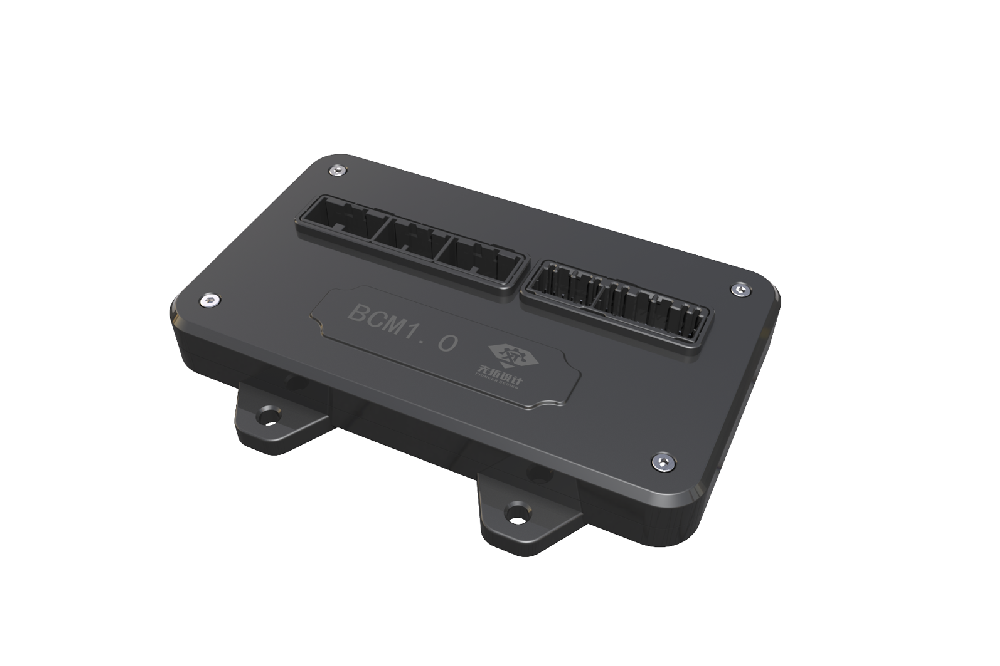

车身控制模块（BCM）是汽车电子系统中的关键部件，以下是其技术要点：

一、功能技术要点

（一）车身电器设备控制

1. 灯光控制

• 照明功能集成：车身控制模块负责汽车内外灯光的控制，包括前大灯（近光、远光）、尾灯、转向灯、刹车灯、雾灯、车内阅读灯、氛围灯等。它需要精确控制灯光的开关、亮度调节以及闪烁频率等。例如，实现自动大灯功能，根据环境光线强度自动切换近光和远光，以及在车辆转弯时自动控制转向灯闪烁。

• 灯光故障检测：能够实时监测灯光系统的工作状态，当某个灯泡损坏或者电路出现故障时，及时发出故障信号并在仪表盘上显示相应的警告信息，提醒驾驶员进行维修。

2. 车窗与天窗控制

• 升降操作管理：BCM 控制车窗和天窗的升降功能，可以实现手动操作（通过车内按键）和自动操作（如一键升窗、降窗功能）。同时，还能对车窗的升降速度进行调节，确保操作的平稳性。

• 防夹功能：这是一项重要的安全功能。BCM 利用传感器检测车窗玻璃在上升过程中是否遇到障碍物，如果检测到阻力超过一定阈值，立即停止车窗上升并使其下降一定距离，以防止夹伤乘客或物体。对于天窗也有类似的防夹功能要求。

3. 门锁控制

• 锁止与解锁逻辑：车身控制模块控制车门锁（包括中央门锁和后备箱锁）的锁止和解锁操作。它可以实现多种锁止模式，如按下车内锁止按钮全部车门锁止、通过遥控钥匙单独控制某个车门的锁止或解锁等。此外，还能设置车速感应自动落锁功能，当车速达到一定数值时，自动锁止所有车门，提高行车安全性。

• 门锁状态监测：持续监测车门锁的状态，包括锁止、解锁、未完全锁闭等状态，并将这些信息反馈给其他系统（如仪表盘显示、防盗系统等）。如果车门在行驶过程中意外打开，BCM 应能及时触发报警系统。

（二）电源管理

1. 负载分配与节能

• 合理分配电能：根据汽车各个电器设备的功率需求和使用优先级，BCM 对电源进行合理分配。在保证各设备正常运行的前提下，优化电能使用，避免电源过载。例如，当发动机启动时，暂时限制一些非关键设备（如收音机、车窗加热等）的用电，以确保足够的电能供应给发动机启动系统。

• 节能模式：为了延长汽车蓄电池的使用寿命和减少不必要的能源消耗，BCM 设置有节能模式。当车辆处于停车状态且满足一定条件（如一段时间内未检测到任何操作）时，自动关闭部分电器设备或者将其切换到低功耗状态。例如，关闭车内阅读灯、降低防盗系统的监控频率等。

2. 电池状态监测与保护

• 电量监测：实时监控蓄电池的电量水平，通过检测电池的电压、电流等参数来判断电池的充电状态、剩余电量等信息。当电池电量过低时，BCM 可以采取相应措施，如限制一些非必要的用电设备的使用，同时在仪表盘上显示电池电量不足的警告信息。

• 过充过放保护：防止蓄电池出现过充或过放现象。当车辆充电系统对电池充电时，BCM 监测充电电压和电流，一旦超过设定的安全阈值，及时调整充电策略或者发出警告信号；在车辆用电过程中，同样避免电池过度放电，以保护电池的使用寿命。

（三）车身网络通信

1. 通信协议支持

• 多种协议兼容：车身控制模块需要与汽车内的其他电子控制单元（ECU）进行通信，因此必须支持多种通信协议，如 CAN（Controller Area Network）总线协议、LIN（Local Interconnect Network）总线协议等。不同的协议适用于不同的设备间通信，例如 CAN 总线常用于发动机控制、制动系统等高速通信需求的设备之间，而 LIN 总线则用于一些对通信速度要求不高的车身电器设备（如车窗电机、雨刮电机等）之间的通信。

• 协议转换功能：在汽车电子系统中，可能存在不同协议的网络共存的情况，BCM 有时需要具备协议转换功能，以便在不同协议的网络之间实现数据的交互和共享。例如，将来自 LIN 总线设备的数据转换为 CAN 总线协议格式后发送给其他 CAN 总线设备。

2. 数据交互与共享

• 信息共享枢纽：作为车身电子系统的核心，BCM 在不同的电器设备和系统之间起到信息共享的枢纽作用。它接收来自各个设备（如传感器、开关等）的信息，并将这些信息根据需求转发给其他相关设备或系统。例如，将车门开关状态信息发送给车内照明系统，以便在车门打开时自动点亮车内阅读灯；同时，也将车辆的一些状态信息（如车速、车辆行驶状态等）发送给门锁系统，用于实现车速感应自动落锁功能。

二、硬件技术要点

（一）微控制器（MCU）

1. 性能要求

• 处理能力：BCM 中的微控制器需要具备足够的处理能力，以应对多个车身电器设备的实时控制和大量数据的处理。它应能够快速响应各种输入信号（如开关信号、传感器信号等），并及时输出控制指令。一般来说，其处理速度应能满足在较短时间内（如几毫秒到几十毫秒）对多个设备的控制逻辑进行运算和决策。

• 存储容量：具备适当的存储容量来存储控制程序、配置数据以及临时的运行数据。程序存储器（Flash）用于存储 BCM 的控制软件，其容量要根据软件的复杂程度和功能需求而定；数据存储器（RAM）则用于存储临时变量、状态标志等数据，确保在运行过程中数据的快速读写。

2. 可靠性与稳定性

• 抗干扰能力：汽车内部存在着各种电磁干扰源，如发动机点火系统、电子设备的开关电源等。微控制器必须具备很强的抗干扰能力，能够在复杂的电磁环境下稳定工作。这可能涉及到采用特殊的芯片设计技术（如抗干扰的芯片内核、内部时钟电路等），以及在硬件电路设计中采取屏蔽、滤波等抗干扰措施。

• 工作温度范围：由于汽车的工作环境温度变化范围大，微控制器要能够在 - 40°C 到 125°C（甚至更宽）的温度范围内正常工作。这就要求芯片在设计和制造过程中采用特殊的工艺和材料，以确保其性能在极端温度下不会出现严重下降或失效。

（二）输入输出接口（I/O 接口）

1. 类型多样性

• 数字 I/O 接口：车身控制模块需要大量的数字 I/O 接口来连接各种数字式的输入设备（如开关、按钮等）和输出设备（如继电器、指示灯等）。这些接口要能够准确识别数字信号的高低电平，并且在输出时能够提供足够的驱动能力来控制外部设备。例如，对于连接门锁继电器的数字 I/O 接口，需要能够提供足够的电流来驱动继电器的吸合和释放。

• 模拟 I/O 接口：同时，还需要一定数量的模拟 I/O 接口来连接模拟式的传感器（如温度传感器、光线传感器等）。模拟 I/O 接口要能够准确地采集和转换模拟信号，将其转换为微控制器能够处理的数字信号（在输入时），或者将微控制器输出的数字信号转换为模拟信号（在输出时，虽然这种情况在 BCM 中相对较少）。

2. 电气特性匹配

• 电平匹配：汽车电子系统中不同设备的工作电平可能存在差异，I/O 接口需要与所连接的设备进行电平匹配。例如，一些传感器可能输出低电平信号（如 0 - 0.5V 表示逻辑低电平），而 BCM 的 I/O 接口可能工作在 3.3V 或 5V 的逻辑电平下，这就需要进行电平转换电路设计，确保信号的正确传输。

• 驱动能力匹配：为了有效地控制外部设备，I/O 接口的驱动能力必须与所连接设备的负载特性相匹配。对于高功率的负载设备（如大功率车窗电机），可能需要通过功率放大电路来增强 I/O 接口的驱动能力；而对于低功率的负载设备（如小型指示灯），则要避免因驱动能力过强而损坏设备。

（三）电源电路

1. 多电源输入与转换

• 不同电源适配：车身控制模块通常需要连接多种电源，如汽车蓄电池提供的 12V（或 24V，对于一些大型车辆）主电源，以及可能来自其他系统（如发电机充电系统）的辅助电源。电源电路需要能够对这些不同来源的电源进行适配和转换，确保 BCM 内部各电路模块得到稳定的工作电源。例如，将 12V 主电源转换为 5V、3.3V 等不同电压等级，以满足微控制器、传感器等不同元件的电源需求。

• 电源切换逻辑：在一些特殊情况下，如汽车启动时主电源电压可能会出现波动或者短暂中断，电源电路需要具备合理的电源切换逻辑。例如，当主电源电压下降到一定程度时，能够自动切换到备用电源（如果有），并且在主电源恢复正常后平滑地切换回来，避免 BCM 内部电路因电源波动而出现工作异常。

2. 电源保护

• 过压保护：汽车电气系统中可能会出现过压现象，如在发电机调节器故障时可能导致充电电压过高。电源电路应设置过压保护机制，当输入电压超过设定的安全上限时，能够及时切断电源或者采取稳压措施，防止过高的电压损坏 BCM 内部的电子元件。

• 欠压保护：与过压保护相对应，当电源电压过低时，如蓄电池电量严重不足，电源电路也应进行欠压保护。欠压保护可以限制 BCM 的部分非关键功能的使用，或者进入低功耗模式，以避免因电源电压不足而导致 BCM 工作不稳定或数据丢失。

三、软件技术要点

（一）控制算法

1. 设备控制逻辑

• 基于规则的逻辑：对于车身电器设备的控制，BCM 软件采用基于规则的控制算法。例如，根据车门开关状态、车速、灯光开关状态等输入条件，按照预先设定的规则来控制门锁的锁止解锁、车窗的升降、灯光的亮灭等操作。这些规则通常是基于汽车的功能需求和安全标准制定的。

• 模糊逻辑应用（如有）：在一些情况下，如自动空调的温度控制、车内氛围灯的亮度调节等，可能会用到模糊逻辑算法。模糊逻辑能够更好地处理人类感官相关的控制问题，例如根据驾驶员和乘客对温度的 “冷”“热” 感觉以及车内温度传感器的反馈，模糊地调整空调的制冷或制热功率，以提供更舒适的驾乘环境。

2. 故障诊断算法

• 故障检测逻辑：BCM 软件包含故障诊断算法，用于检测车身电器设备和自身硬件电路的故障。通过对输入输出信号的监测和分析，如检测灯光电路的电流是否异常、门锁电机的工作时间是否超出正常范围等，判断是否存在故障。例如，如果某个车窗电机的工作电流突然增大且持续时间超过正常上升过程中的电流时间，可能表明车窗存在卡滞或电机故障。

• 故障定位与隔离：一旦检测到故障，软件要能够定位故障发生的大致位置（如某个电路分支、某个设备等），并采取隔离措施，防止故障影响到其他正常设备的运行。同时，将故障信息以规定的格式发送给其他相关系统（如仪表盘显示系统），以便驾驶员能够及时得知故障情况。

（二）软件架构

1. 分层架构设计

• 底层驱动层：软件的底层驱动层负责直接与硬件进行交互，包括微控制器的 I/O 接口驱动、定时器驱动、通信接口驱动（如 CAN、LIN 驱动）等。这些驱动程序为上层软件提供了对硬件资源的访问接口，确保硬件设备能够正常工作。例如，I/O 接口驱动程序能够准确地设置数字 I/O 接口的输入输出模式、读取输入电平值、输出高电平或低电平信号等。

• 中间件层（如有）：在一些复杂的 BCM 软件架构中，可能会设置中间件层。中间件可以提供一些通用的服务和功能，如任务调度、消息队列管理、内存管理等。它介于底层驱动层和上层应用层之间，使得上层应用程序可以更加方便地使用底层硬件资源，并且提高了软件的可移植性和可维护性。

• 上层应用层：上层应用层是实现车身控制模块具体功能的部分，如灯光控制、车窗控制、门锁控制等功能模块。这些功能模块通过调用中间件层或底层驱动层提供的接口来实现对车身电器设备的控制和管理。

2. 模块化与可扩展性

• 功能模块化：BCM 软件采用模块化设计，将不同的功能（如各个电器设备的控制功能、电源管理功能、故障诊断功能等）划分为独立的模块。每个模块具有明确的功能边界和接口定义，便于开发、测试和维护。例如，灯光控制模块专门负责所有灯光设备的控制逻辑，与其他模块（如车窗控制模块）之间通过定义好的接口进行数据交互。

• 可扩展性：为了适应汽车电子设备的不断发展和功能升级，软件架构应具备可扩展性。这意味着可以方便地添加新的功能模块，如随着汽车智能化的发展，可能需要在 BCM 中添加新的传感器控制功能或者与新的智能设备（如智能手机连接功能）进行集成。在软件架构上，要预留足够的接口和资源，以便在不影响现有功能的基础上实现功能扩展。

（三）软件安全性与可靠性

1. 代码质量保证

• 编码规范遵循：在软件开发过程中，严格遵循汽车行业相关的编码规范，如 MISRA C（针对 C 语言编程）等规范。这些规范涵盖了变量命名、代码结构、函数调用、数据类型使用等方面的要求，有助于提高代码的可读性、可维护性和安全性。例如，规定变量命名要具有明确的含义，函数的参数传递要进行有效性检查等。

• 代码审查与测试：进行严格的代码审查和多种测试，包括单元测试、集成测试、系统测试等。代码审查由经验丰富的开发人员对代码进行逐行检查，发现潜在的逻辑错误、安全漏洞等问题；各种测试则从不同层面验证软件的功能、性能、安全性等指标是否满足要求。例如，单元测试针对每个独立的功能模块进行测试，确保其功能的正确性；集成测试则验证各个模块之间的接口是否正确连接和协同工作。

2. 软件容错与恢复

• 容错设计：BCM 软件要具备一定的容错能力，以应对可能出现的硬件故障、软件异常或外界干扰。例如，在软件运行过程中，如果某个传感器的输入信号出现异常波动，软件不应立即崩溃，而是能够根据预设的容错规则进行处理，如采用默认值或者进行信号平滑处理。对于硬件故障，如 I/O 接口损坏，软件也应能够检测到并采取相应的替代措施（如果可能）。

• 故障恢复机制：当软件出现故障或异常后，应具备故障恢复机制。这可能包括软件重启、恢复到默认状态或者执行特定的故障恢复程序。例如，如果 BCM 软件在运行过程中由于某种原因（如电磁干扰导致程序跑飞）出现死机现象，能够通过硬件看门狗定时器触发软件重启，并且在重启后能够恢复到正常的工作状态，继续对车身电器设备进行控制。
