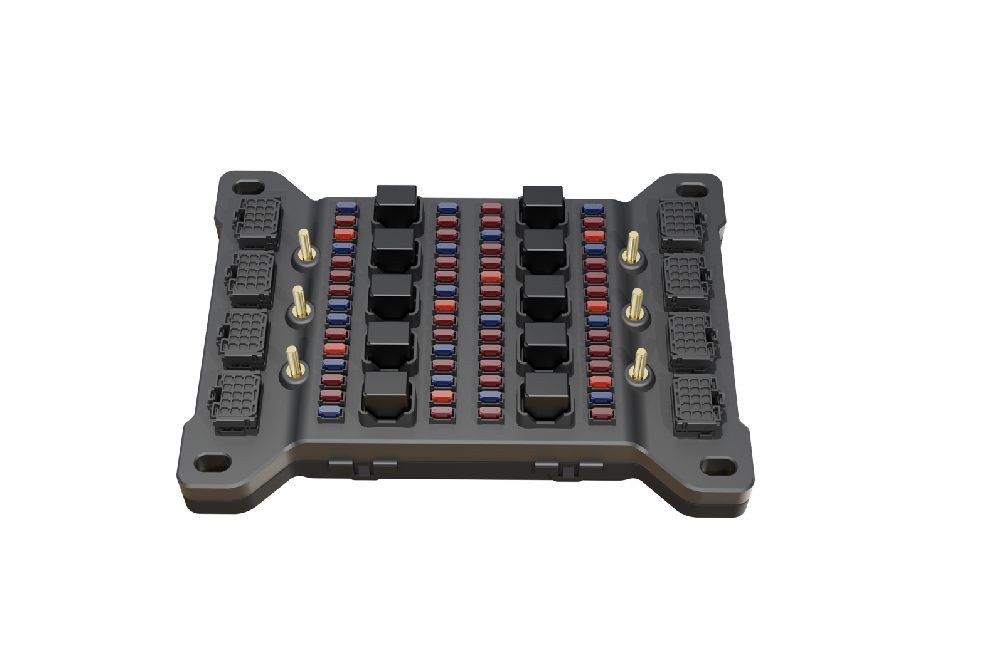

汽车配电板设计说明

一、设计目的

汽车配电板作为汽车电气系统的核心组件，其主要目的是有效地分配电能，保护电气设备免受过载、短路等电气故障的影响，同时确保汽车电气系统的安全、稳定和高效运行。

二、设计要求

（一）功能要求

1. 电能分配

• 能够为汽车内的各个电气设备（如发动机控制系统、照明系统、空调系统、娱乐系统等）提供稳定的电能供应，根据各设备的功率需求合理分配电路。

• 具备多个独立的电路分支，以满足不同电气设备的电气隔离需求。

2. 过载与短路保护

• 每个电路分支应配备相应的保护装置（如熔断器、断路器等），当电路中出现过载或短路情况时，能够及时切断电路，防止电气设备损坏和火灾等安全事故的发生。

3. 控制功能

• 根据汽车的不同工作模式（如启动、行驶、停车等），实现对部分电气设备的电源控制，例如在发动机启动时切断不必要的高功率设备电源，以确保发动机顺利启动。

（二）安全要求

1. 电气安全

• 保证配电板的绝缘性能良好，防止漏电现象，确保驾乘人员的人身安全。

• 合理布局电气元件，避免不同电位的元件之间发生短路风险。

2. 防火安全

• 选用符合防火标准的材料制作配电板外壳和内部元件支架，在过载或短路引发电气故障时，降低起火风险。

（三）可靠性要求

1. 环境适应性

• 能够适应汽车在不同环境下的使用，如高温（发动机舱内温度可达 80 - 100°C）、低温（ - 40°C 以下）、潮湿、震动等。

2. 耐久性

• 在汽车的整个使用寿命周期内（通常为 10 - 15 年或更长），配电板应能持续稳定工作，元件不易损坏，连接牢固。

（四）兼容性要求

1. 与汽车电气系统的兼容性

• 配电板的电气参数（如电压、电流、频率等）应与汽车的整体电气系统相匹配，并且能够与其他电气设备实现良好的电气连接和信号交互。

2. 可扩展性

• 考虑到汽车电气设备的不断升级和增加，配电板的设计应具备一定的可扩展性，方便日后添加新的电路分支或升级电气元件。

三、设计方案

（一）电气原理设计

1. 电路布局

• 根据汽车电气设备的功能和功率需求，将整个配电板的电路划分为若干个主要电路分支，如动力系统电路、照明电路、辅助设备电路等。每个电路分支再根据具体的电气设备进一步细分，例如照明电路可分为前大灯电路、尾灯电路、车内照明电路等。

• 设计合理的接地系统，采用单点接地或多点接地方式，确保电气系统的稳定性，并减少电磁干扰。

2. 保护装置选型与设置

• 对于不同功率的电路分支，选择合适额定电流的熔断器或断路器。例如，对于发动机控制系统等关键高功率电路，选择额定电流较大、动作速度较快的保护装置；对于车内照明等低功率电路，则选择相对较小额定电流的保护装置。

• 在保护装置的设置上，遵循靠近电源端和易于更换维护的原则。

3. 控制电路设计

• 采用继电器或电子控制单元（ECU）来实现对电气设备的控制功能。例如，在发动机启动时，通过启动继电器切断空调、收音机等非关键设备的电源；在汽车进入停车模式时，通过控制电路关闭不必要的设备电源，降低电池的耗电量。

（二）硬件设计

1. 元件选型

• 熔断器：选用符合汽车行业标准的熔断器，具有快速熔断特性、高额定电流精度和良好的热稳定性。

• 断路器：对于一些需要手动复位且可重复使用的保护场景，选择合适额定电流和脱扣特性的断路器。

• 继电器：根据控制电路的电压、电流需求以及所需的控制功能（如常开、常闭触点等），选择汽车专用继电器，确保其具有高可靠性、低功耗和快速响应的特点。

• 接插件：采用汽车级接插件，具备良好的导电性、防水性、抗震动性，以确保电路连接的牢固性和可靠性。

• 印刷电路板（PCB）：如果配电板采用 PCB 设计，选择具有高耐热性、良好电气性能和机械强度的 PCB 材料，并且合理规划 PCB 布局，减少电磁干扰和布线长度。

2. 结构设计

• 外壳：配电板外壳采用防火、耐热、抗冲击的工程塑料或金属材料制作。外壳设计应考虑到散热需求，可设置散热孔或散热鳍片；同时，外壳应具备良好的密封性，防止灰尘、水分进入内部。

• 内部布局：根据电气元件的功能和相互关系进行合理布局。将发热量大的元件（如熔断器、继电器等）分散布置，避免局部过热；将相互关联的元件（如同一电路分支的熔断器和继电器）靠近放置，以缩短连接线路。

• 安装方式：设计适合汽车安装环境的安装方式，如采用螺栓固定、卡扣固定等方式，确保配电板在汽车行驶过程中不会因震动而松动或移位。

（三）软件设计（如果适用）

1. 控制逻辑编程

• 如果配电板采用电子控制单元（ECU）进行控制，需要编写相应的控制逻辑程序。例如，根据汽车的各种传感器（如车速传感器、发动机转速传感器等）输入信号，判断汽车的工作状态，进而控制电气设备的电源通断。

2. 故障诊断与报警功能

• 编写故障诊断程序，能够实时监测配电板各电路分支的工作状态，当检测到过载、短路或其他电气故障时，通过汽车仪表盘或其他报警装置向驾驶员发出故障报警信号，并记录故障信息，方便维修人员进行故障排查。

四、设计验证

1. 实验室测试

• 在实验室环境下，对配电板进行各种电气性能测试，如电压降测试、绝缘电阻测试、接地电阻测试等，确保配电板的电气参数符合设计要求。

• 进行过载、短路模拟测试，验证保护装置的动作准确性和及时性，以及配电板在故障情况下的安全性。

2. 环境模拟测试

• 使用环境模拟设备，对配电板进行高温、低温、潮湿、震动等环境适应性测试，模拟汽车在不同环境下的使用情况，检查配电板及其内部元件的性能和可靠性。

3. 整车测试

• 将设计好的配电板安装到汽车上，进行整车测试。在实际的汽车运行过程中，测试配电板对各个电气设备的电能分配情况、控制功能的实现以及与其他电气系统的兼容性。

五、总结

本汽车配电板设计方案综合考虑了汽车电气系统的功能、安全、可靠性和兼容性等多方面的要求。通过合理的电气原理设计、硬件选型与结构设计以及必要的软件设计（如果适用），并经过严格的设计验证，确保配电板能够在汽车复杂的使用环境下安全、稳定、高效地运行，为汽车电气设备提供可靠的电能分配和保护服务。
