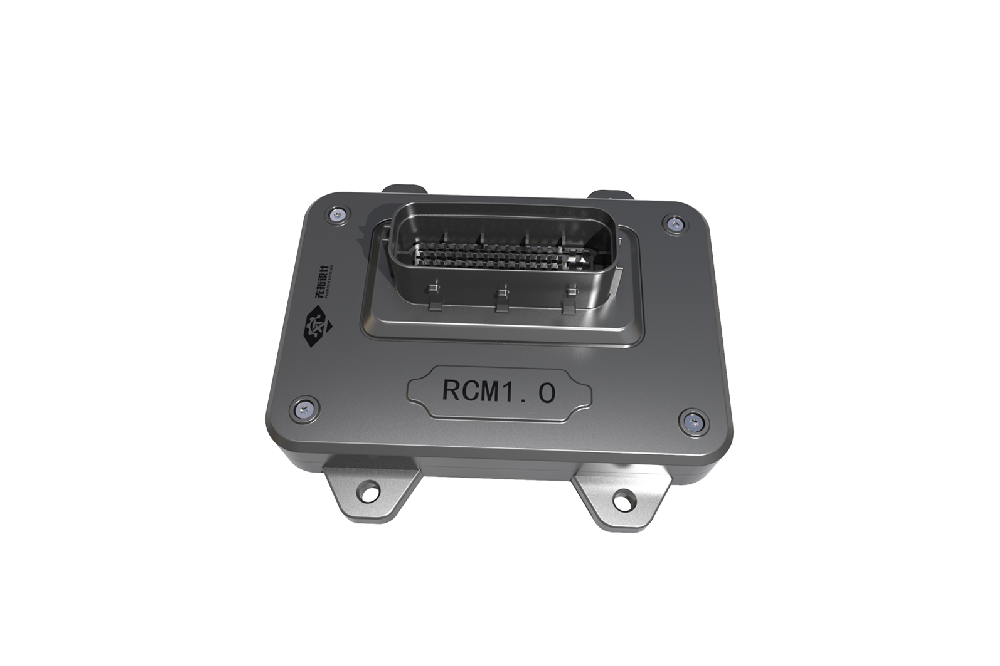

汽车后部控制模块（RCM，Rear Control Module）在汽车后部电气系统的控制和管理中起着重要作用，以下是其设计要点：

一、功能需求分析

1. 特定设备控制

• 尾灯控制：负责汽车尾灯（刹车灯、转向灯、倒车灯、后雾灯等）的精确控制。包括实现正常的亮灭功能，以及满足特定的闪烁频率要求（如转向灯的闪烁频率通常为一定范围内的固定频率）。对于刹车灯，要确保在刹车踏板踩下时能够迅速、稳定地亮起，并且要满足相关的亮度标准，以提供足够的警示效果。

• 后雨刮器控制（如果适用）：如果汽车配备后雨刮器，RCM 需要控制其刮水速度（如低速、高速档）、间歇刮水功能（根据雨量传感器或设定的时间间隔进行控制）以及雨刮器的复位功能（在关闭雨刮器时确保回到初始位置）。

• 后备箱相关控制：管理后备箱的开启和关闭功能，这可能涉及到电动后备箱的电机控制（如果是电动后备箱），包括控制后备箱的上升和下降速度、检测后备箱是否完全关闭或完全打开，并能在遇到障碍物时触发防夹功能（如果有）。同时，还要与车内的后备箱开启按钮、遥控钥匙上的后备箱开启按键以及后备箱上的手动开启装置协同工作。

2. 信号处理与反馈

• 传感器信号处理：接收来自后部各类传感器的信号，如倒车雷达传感器、后部碰撞预警传感器等。对这些传感器信号进行处理，例如将倒车雷达传感器的距离信号转换为可识别的电信号，用于判断车辆与后方障碍物的距离，并将相关信息传递给其他系统（如仪表盘显示或音频报警系统）。

• 状态反馈功能：向汽车的其他控制模块（如车身控制模块 BCM 或中央网关）反馈后部电气设备的状态信息。例如，将尾灯是否正常工作、后备箱的开闭状态等信息反馈出去，以便在仪表盘上显示相关的故障提示（如果有设备出现故障）或供其他系统进行逻辑判断（如车辆防盗系统根据后备箱状态进行相应的防盗策略调整）。

二、硬件设计要点

1. 电源管理

• 电源输入与转换：汽车后部控制模块需要从汽车的电气系统中获取电源，通常为 12V（或 24V，对于一些大型车辆）直流电源。设计时要考虑电源的稳定性和抗干扰性，可能需要采用电源滤波电路来去除电源中的杂波和干扰信号。同时，要根据模块内部不同元件的电压需求进行电源转换，如将 12V 电源转换为 5V 或 3.3V，为微控制器、传感器等元件提供合适的工作电压。

• 过压欠压保护：为了防止汽车电气系统中的电压波动（如发动机启动或停止时的电压尖峰、电池电量不足时的欠压情况）对 RCM 造成损坏，应设置过压保护和欠压保护电路。过压保护电路可以采用稳压二极管或专门的过压保护芯片，在电压过高时将多余的电压泄放掉；欠压保护电路则可以通过监测电源电压，当电压低于设定阈值时，采取相应的保护措施，如限制部分功能的使用或进入低功耗模式。

2. 微控制器（MCU）选择

• 性能要求：根据需要处理的任务复杂程度选择合适性能的微控制器。对于控制功能相对简单的 RCM，可能选择一款具有适中处理能力和足够 I/O 接口的 MCU 即可；但如果涉及到复杂的传感器信号处理、多设备的协同控制以及高级的故障诊断功能，则需要选择性能更高的 MCU，如具有更高的主频、更大的闪存（Flash）和随机存取存储器（RAM）容量的芯片。

• 可靠性与稳定性：汽车环境较为恶劣，微控制器要具备良好的可靠性和稳定性。选择具有高抗干扰能力、宽温度范围（ - 40°C - 125°C）工作特性的汽车级 MCU。此外，MCU 的时钟源也要具有较高的稳定性，以确保定时功能的准确性（例如对于转向灯闪烁频率的精确控制）。

3. 输入输出接口（I/O 接口）设计

• 数字 I/O 接口：RCM 需要大量的数字 I/O 接口来连接各种数字设备，如尾灯的继电器、后备箱电机的驱动电路、开关按钮等。在设计数字 I/O 接口时，要确保其能够提供足够的驱动电流来驱动外部设备，并且要考虑电平匹配问题，例如汽车电气系统中的一些设备可能工作在 5V 逻辑电平，而 MCU 的 I/O 接口可能是 3.3V 电平，就需要进行电平转换。

• 模拟 I/O 接口（如果有）：如果模块需要连接模拟传感器（如某些类型的倒车雷达传感器），则需要设计模拟 I/O 接口。模拟 I/O 接口要具备较高的分辨率和精度，以准确采集和处理模拟信号。同时，要采取适当的抗干扰措施，如在模拟信号输入线上增加滤波电容、采用差分输入方式等，来减少外界干扰对模拟信号的影响。

4. 通信接口

• 内部通信：为了与汽车的其他控制模块（如 BCM、发动机控制模块等）进行信息交互，RCM 需要具备合适的通信接口。常见的内部通信接口包括 CAN（Controller Area Network）总线接口，设计时要确保 CAN 接口符合汽车行业标准，具有正确的波特率、标识符分配等，以便实现可靠的通信。如果有其他特殊需求，可能还需要 LIN（Local Interconnect Network）总线接口等。

• 外部通信（可选）：在一些高级汽车系统中，RCM 可能需要与外部设备进行通信，如与智能手机进行蓝牙连接（用于远程控制后备箱等功能）。这时就需要设计相应的外部通信接口，如蓝牙模块接口，要确保其符合蓝牙标准协议，并且在硬件上要考虑蓝牙信号的发射和接收性能优化，如天线设计等。

三、软件设计要点

1. 控制算法设计

• 设备控制逻辑：根据汽车后部电气设备的功能要求，编写相应的控制算法。例如，对于尾灯的控制，根据刹车信号、转向信号、倒车信号等输入条件，编写逻辑判断程序来控制尾灯的不同部分亮起或闪烁。对于电动后备箱的控制，要编写电机的调速算法、防夹算法（根据电流检测或位置传感器反馈来判断是否遇到障碍物）等。

• 传感器信号处理算法：针对来自后部传感器的信号，设计合适的处理算法。如对于倒车雷达传感器的距离信号，可能需要采用滤波算法去除噪声干扰，然后根据距离数值进行分段处理，以实现不同距离下的报警策略（如距离较近时报警频率加快）。

2. 软件架构设计

• 分层架构：采用分层架构设计软件，如分为底层驱动层、中间件层（如果有）和上层应用层。底层驱动层负责与硬件设备直接交互，包括 I/O 接口驱动、通信接口驱动等；中间件层可以提供一些通用的服务，如任务调度、内存管理等；上层应用层则实现具体的汽车后部控制功能，如尾灯控制、后备箱控制等。这种分层架构有助于提高软件的可维护性和可移植性。

• 模块化设计：将软件功能划分为不同的模块，每个模块实现一个特定的功能，如尾灯控制模块、后雨刮器控制模块、传感器信号处理模块等。模块之间通过定义好的接口进行数据交互，便于软件的开发、测试和升级。例如，当需要对尾灯控制功能进行改进时，只需要修改尾灯控制模块的代码，而不会影响其他模块的运行。

3. 软件可靠性与安全性

• 故障诊断与容错设计：在软件中编写故障诊断程序，能够实时监测 RCM 自身以及所控制的后部电气设备的运行状态。例如，通过检测尾灯电路的电流是否异常来判断尾灯是否存在故障，或者通过监测后备箱电机的运行电流和位置反馈来判断后备箱是否正常工作。在检测到故障时，软件要具备容错能力，如采取默认操作（当某个传感器故障时，采用预设的默认值进行处理）或者向其他系统发送故障报警信息，同时尽量避免软件崩溃，确保汽车后部电气系统的基本安全功能仍然可用。

• 软件安全性保护：采取措施保护软件的安全性，防止软件被非法篡改或攻击。例如，采用加密算法对软件进行加密存储，在软件启动时进行完整性验证；限制软件的访问权限，只有经过授权的操作才能对软件进行修改或升级。

四、物理设计要点

1. 尺寸与安装布局

• 紧凑性设计：由于汽车后部空间有限，RCM 的尺寸应尽可能紧凑，以节省安装空间。在设计时，要合理规划电路板的布局，采用小型化的电子元件，并优化元件之间的布线，减少电路板的面积。

• 安装便利性：考虑 RCM 的安装位置和安装方式，要便于在汽车生产线上进行安装，同时也要方便在售后维修时进行拆卸和更换。例如，可以设计成标准的安装尺寸和接口，采用卡扣或螺丝固定方式，并且安装位置要便于维修人员进行操作。

2. 散热设计

• 热量产生分析：分析 RCM 在工作过程中各个元件产生的热量，特别是功率较大的元件（如微控制器、继电器等）。根据热量产生情况，合理设计散热方案。

• 散热措施：对于发热量较小的情况，可以通过自然散热方式，如在电路板上增加散热铜箔、在模块外壳上设置散热鳍片等；对于发热量较大的元件或在高温环境下工作时，可能需要采用主动散热方式，如安装小型散热风扇，但要注意散热风扇的噪音和可靠性问题。

3. 防护设计

• 防水防尘：汽车后部可能会接触到雨水、灰尘等，因此 RCM 要具备良好的防水防尘能力。在外壳设计上，可以采用密封胶圈、密封盖等措施来防止水分和灰尘进入模块内部。对于电路板和元件，也可以采用防水涂层、灌封胶等方式进行防护。

• 抗震抗冲击：考虑到汽车行驶过程中的震动和可能的冲击，RCM 的物理结构要具备抗震抗冲击能力。电路板要采用加固的安装方式，如使用减震垫、加强型的固定支架等；元件的焊接要牢固，避免因震动导致焊点脱落。
