在汽车配电板设计中，选择继电器需要考虑以下几个方面：

一、负载类型和电流要求

1. 确定负载类型：

• 汽车中的负载可以分为电阻性负载（如灯泡、加热器等）、电感性负载（如电动机、电磁阀等）和电容性负载（如某些电子设备中的电容）。不同类型的负载在启动和运行时对电流的需求不同。

• 电阻性负载通常具有较为稳定的电流需求，而电感性负载在启动时会产生较大的冲击电流。电容性负载可能会在充电和放电过程中产生瞬间的大电流。

2. 计算负载电流：

• 根据负载的功率和工作电压，计算出负载的正常工作电流。例如，对于一个功率为 100W、工作电压为 12V 的负载，其正常工作电流为 100W÷12V≈8.3A。

• 考虑负载的启动电流和峰值电流。对于电感性负载，启动电流可能是正常工作电流的数倍甚至更高。在选择继电器时，应确保继电器的额定电流能够承受负载的启动电流和峰值电流。

二、控制电压和信号类型

1. 确定控制电压：

• 汽车配电板中的继电器通常由控制电路提供控制信号。常见的控制电压有 12V 和 24V，与汽车电气系统的电压相匹配。

• 确保选择的继电器的控制电压与控制电路的输出电压一致，以保证继电器能够正常工作。

2. 考虑控制信号类型：

• 控制信号可以是直流电压、交流电压、脉冲信号等。不同类型的继电器对控制信号的要求不同。

• 例如，直流继电器适用于直流控制信号，交流继电器适用于交流控制信号。如果控制信号是脉冲信号，需要选择具有脉冲触发功能的继电器。

三、触点容量和寿命

1. 确定触点容量：

• 继电器的触点容量是指继电器能够承受的最大电流和电压。在选择继电器时，应确保触点容量大于负载的电流和电压要求。

• 触点容量通常以安培（A）和伏特（V）为单位表示。例如，一个继电器的触点容量为 30A/120V，表示该继电器能够承受最大 30A 的电流和 120V 的电压。

2. 考虑触点寿命：

• 继电器的触点在频繁开关过程中会产生磨损，影响其寿命。在选择继电器时，应考虑触点的寿命要求。

• 触点寿命通常以次数为单位表示，例如 10 万次、50 万次等。对于频繁开关的负载，应选择具有较高触点寿命的继电器。

四、环境条件和防护等级

1. 考虑环境温度：

• 汽车内部的环境温度可能会在不同的工作条件下发生变化。在选择继电器时，应考虑其工作温度范围是否能够满足汽车的使用环境。

• 一般来说，汽车继电器的工作温度范围为 -40℃至 + 85℃或更宽。确保选择的继电器在极端温度下也能正常工作。

2. 考虑防护等级：

• 汽车配电板可能会暴露在潮湿、灰尘、振动等恶劣环境中。选择具有适当防护等级的继电器可以提高其可靠性和寿命。

• 防护等级通常用 IP 代码表示，例如 IP67 表示防尘等级为 6（完全防止灰尘进入），防水等级为 7（可在短时间内浸泡在水中而不受影响）。根据汽车的使用环境，选择具有足够防护等级的继电器。

五、品牌和质量

1. 选择知名品牌：

• 知名品牌的继电器通常具有较高的质量和可靠性。在选择继电器时，可以优先考虑一些知名的汽车电子品牌，如博世、欧姆龙、泰科等。

• 这些品牌在产品设计、制造工艺和质量控制方面通常有较高的标准，能够提供更好的性能和寿命。

2. 检查质量认证：

• 确保选择的继电器具有相关的质量认证，如 ISO/TS 16949 质量管理体系认证、CE 认证等。这些认证标志着产品在质量、安全和性能方面经过了严格的测试和审核。

3. 参考用户评价：

• 可以查阅其他用户对不同品牌和型号继电器的评价和反馈，了解其实际使用效果和可靠性。这可以帮助你在选择继电器时做出更明智的决策。

综上所述，在汽车配电板设计中选择继电器需要综合考虑负载类型和电流要求、控制电压和信号类型、触点容量和寿命、环境条件和防护等级以及品牌和质量等因素。通过合理选择继电器，可以确保汽车配电系统的安全、可靠运行。

汽车配电板设计，保险丝怎么选择

在汽车配电板设计中，选择保险丝需要考虑以下几个方面：

一、确定电路参数

1. 额定电流：

• 首先，确定需要保护的电路的最大正常工作电流。这可以通过计算电路中各个负载的电流总和来得到。

• 选择保险丝的额定电流应略大于电路的最大正常工作电流，但不能过大，以免在发生故障时不能及时熔断。一般来说，保险丝的额定电流可以按照电路最大正常工作电流的 1.25 至 1.5 倍来选择。

2. 额定电压：

• 确定电路的工作电压范围，选择保险丝的额定电压应大于或等于电路的工作电压。如果保险丝的额定电压低于电路工作电压，可能会在正常工作时发生熔断，或者在发生故障时不能有效地保护电路。

二、考虑负载特性

1. 负载类型：

• 不同类型的负载对保险丝的要求也不同。例如，电阻性负载（如灯泡、加热器等）通常具有较为稳定的电流，而电感性负载（如电动机、电磁阀等）在启动时会产生较大的冲击电流。

• 对于电感性负载，应选择能够承受冲击电流的保险丝，或者在电路中加入适当的电感滤波器来减少冲击电流。

2. 启动电流和峰值电流：

• 某些负载在启动时会产生较大的启动电流，这可能会导致保险丝误熔断。在选择保险丝时，应考虑负载的启动电流和峰值电流，并选择具有足够额定电流和熔断特性的保险丝。

• 一些保险丝具有延时熔断特性，可以在一定时间内承受较大的过载电流而不熔断，这对于启动电流较大的负载比较适用。

三、环境因素

1. 温度：

• 汽车内部的温度可能会在不同的工作条件下发生变化，这会影响保险丝的性能和寿命。

• 选择保险丝时，应考虑其工作温度范围是否能够满足汽车的使用环境。一般来说，汽车保险丝的工作温度范围为 -40℃至 + 125℃。

• 在高温环境下，保险丝的额定电流可能需要降低，以防止过热熔断。

2. 振动和冲击：

• 汽车在行驶过程中会产生振动和冲击，这可能会对保险丝的连接和性能产生影响。

• 选择具有良好抗震性能的保险丝，并确保其安装牢固，以防止在振动和冲击下松动或损坏。

四、保险丝类型

1. 玻璃管式保险丝：

• 玻璃管式保险丝是一种常见的汽车保险丝类型，具有价格便宜、易于更换等优点。

• 但是，玻璃管式保险丝的熔断特性相对较差，容易受到环境因素的影响，并且在熔断时可能会产生飞溅的玻璃碎片。

2. 陶瓷管式保险丝：

• 陶瓷管式保险丝具有较好的熔断特性和耐高温性能，适用于一些对安全性要求较高的电路。

• 陶瓷管式保险丝的价格相对较高，更换也相对较麻烦。

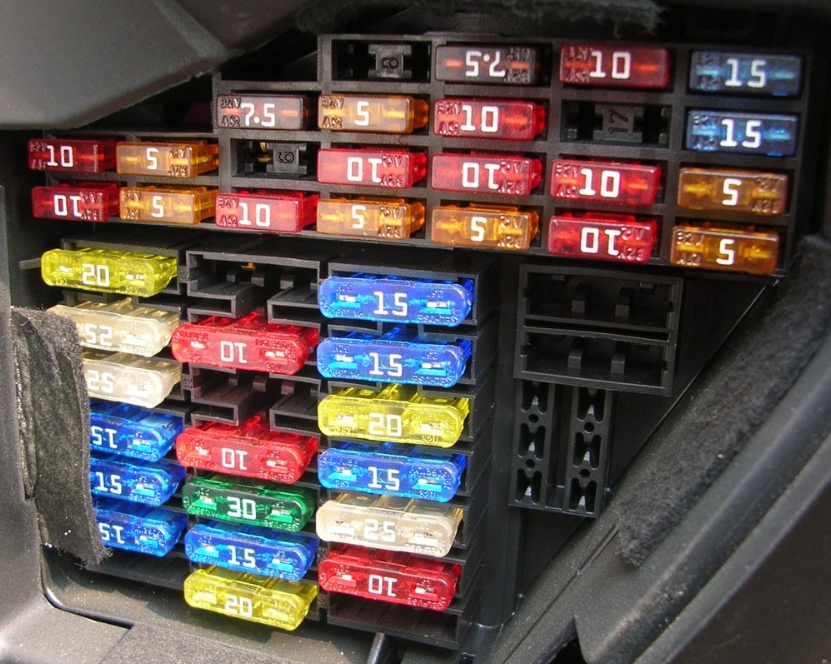

3. 片状保险丝：

• 片状保险丝体积小、重量轻，适用于空间有限的汽车配电板设计。

• 片状保险丝的熔断特性和可靠性也比较高，但价格相对较高。

五、品牌和质量

1. 选择知名品牌：

• 知名品牌的保险丝通常具有较高的质量和可靠性。在选择保险丝时，可以优先考虑一些知名的汽车电子品牌，如博世、 Littelfuse、力特等。

• 这些品牌在产品设计、制造工艺和质量控制方面通常有较高的标准，能够提供更好的性能和寿命。

2. 检查质量认证：

• 确保选择的保险丝具有相关的质量认证，如 ISO/TS 16949 质量管理体系认证、UL 认证等。这些认证标志着产品在质量、安全和性能方面经过了严格的测试和审核。

3. 参考用户评价：

• 可以查阅其他用户对不同品牌和型号保险丝的评价和反馈，了解其实际使用效果和可靠性。这可以帮助你在选择保险丝时做出更明智的决策。

综上所述，在汽车配电板设计中选择保险丝需要综合考虑电路参数、负载特性、环境因素、保险丝类型以及品牌和质量等因素。通过合理选择保险丝，可以有效地保护汽车电路，提高汽车的安全性和可靠性。
