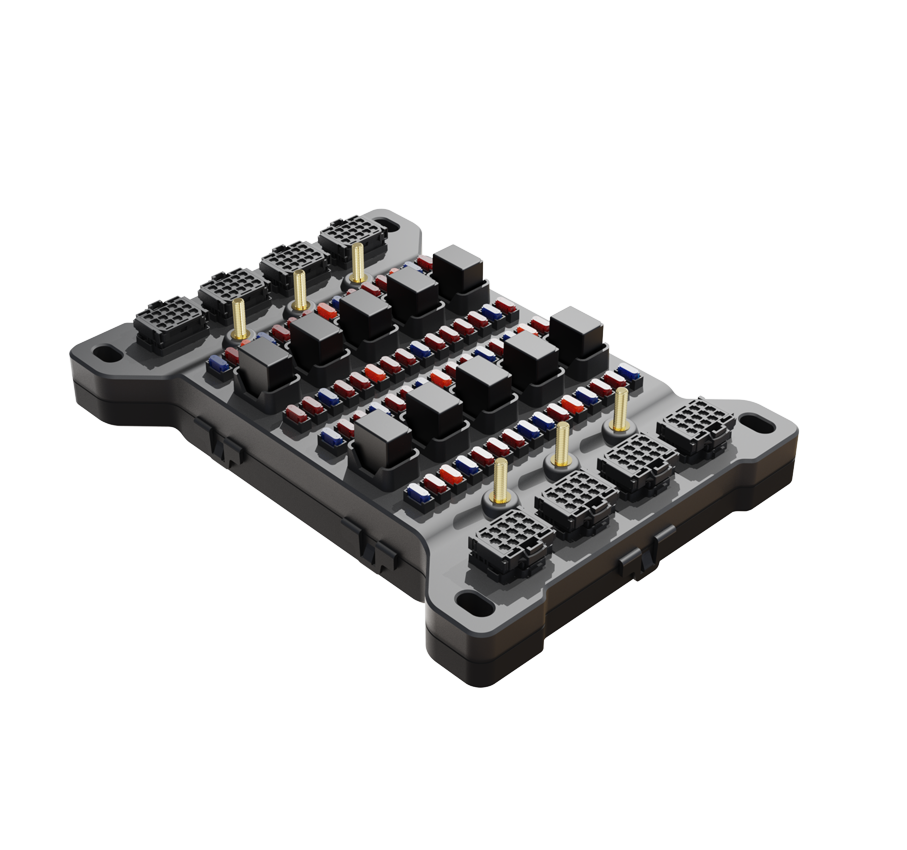

汽车配电板设计的安全规范主要包括以下方面：

1. 电气安全：

• 必须有可靠的接地系统，确保故障电流能够安全地流入大地。接地导线的截面积要足够大，以保证良好的接地效果。

• 所有金属外壳的设备和部件都应与接地系统连接，防止人员接触到带电的外壳而发生触电事故。

• 配电板及其内部的电路组件应能承受一定的耐压测试。例如，初次级之间、主回路与机壳之间应能承受规定的交流电压（如 AC3500V）持续一段时间（如 1 分钟），且泄漏电流小于规定值（如 5mA），以保证在正常工作电压和可能出现的过电压情况下，不会发生击穿等危险情况。

• 对高压电器、高压线束及插接件等，要求绝缘电阻大于 500Ω/V，满足相关法规标准，如 GB/T18384 的要求。确保在正常工作以及可能遇到的各种环境条件下，电路之间、电路与外壳之间具有良好的绝缘性能，防止漏电、短路等故障发生。

• 选用的电线电缆应具有良好的绝缘层，并且在安装过程中避免绝缘层受损。对于容易受到磨损、挤压的部位，要采取额外的防护措施，如使用绝缘套管、线槽等。

• 绝缘要求：

• 耐压要求：

• 接地保护：

2. 部件选型：

• 根据用电器的功率和开关的承载能力来选择继电器。对于阻性负载，以额定控制容量为标准选择；对于电容或电感性负载，由于有较大的冲击电流，应选用具有比负载电流大一级别的触点最大允许电流的继电器。

• 继电器的可靠性要好，能够在各种工作条件下稳定地工作，并且具有足够的寿命，以保证汽车配电系统的长期可靠运行。

• 在动力电池输出回路与各高压电器分支回路正极均应使用熔断器进行保护。根据电器件的最大连续工作电流计算确定保险丝容量，一般可按经验公式 “保险丝额定容量＝电路最大工作电流 ÷80%（或 70%）” 来选择。

• 区分电阻型负载和电感型负载，电阻型负载一般选用快熔型保险丝，电感型负载一般选用慢熔型保险丝，以确保在不同类型的电路故障下，熔断器能够及时、准确地熔断，保护电路和设备。

• 熔断器选择：

• 继电器选型：

3. 防护设计：

• 配电板在工作过程中会产生热量，如果热量不能及时散发，可能会导致部件损坏或引发火灾等危险。因此，要合理设计散热结构，确保配电板具有良好的散热性能。对于发热较大的部件，要采取散热片、风扇等散热措施。

• 汽车在行驶过程中会产生振动和冲击，配电板及其内部的部件应能够承受这些振动和冲击而不损坏。在设计和安装时，要考虑采用合适的固定方式和减震措施，如使用减震垫、加强固定支架等。

• 汽车配电板所处的环境较为复杂，可能会受到水、灰尘、泥土等的侵蚀。因此，配电板的外壳应具有良好的防水防尘性能，防护等级一般应不低于 IP67。接插件、线束等部位也要做好相应的防护措施，防止水或异物接触到高压导电部分，引发漏电等危险。

• 防水防尘：

• 抗振抗冲击：

• 防过热：

4. 标识与警示：

• 在配电板的显眼位置，应设置必要的警示标志，如高压危险、禁止触摸等，提醒人员注意安全。

• 配电板上的各种开关、熔断器、继电器等部件应具有清晰的标识，标明其功能、额定电流、电压等参数，以便于操作人员正确使用和维护。

• 标识清晰：

• 警示标志：

5. 安装与维护：

• 安装规范：

• 配电板应安装在干燥、通风良好的位置，远离易燃、易爆物品和热源。安装高度要便于操作人员操作和维护。

• 安装过程中，要严格按照设计要求和安装说明进行，确保各部件的安装牢固可靠，接线正确无误。

• 维护要求：

• 制定定期的维护计划，对配电板进行检查、清洁、紧固等维护工作。及时发现并处理潜在的安全隐患，如绝缘层老化、接线松动、部件损坏等。

• 在进行维护和检修时，必须先切断电源，并采取必要的安全措施，如挂警示牌、设置隔离栏等，防止误操作导致触电等事故发生。
